CNC探头工作原理与技术应用

一、探头的基本概念与发展

CNC探头是一种能将物理量转换为电信号的精密测量装置。自20世纪70年代问世以来，已经历了接触式机械探头、电子触发探头到现代智能化探头的发展历程。目前最新一代探头集成了无线传输、自动识别、智能诊断等先进功能。

二、工作原理深度解析

1.触发机制

现代CNC探头主要采用以下触发方式：

(1)电阻应变式

-工作原理：利用应变片在受力变形时电阻值发生变化

-核心部件：金属弹性体、应变片、信号放大器

-特点：灵敏度高（可达0.1μm）、响应速度快（<1ms）

-应用：高精度尺寸测量、轮廓扫描

(2)光电式

-工作原理：基于光路遮挡或反射原理

-核心部件：发光二极管、光电接收器、准直系统

-特点：无机械磨损、寿命长、重复精度高

-应用：高速测量、非接触测量

(3)压电式

-工作原理：利用压电晶体受力产生电荷

-核心部件：压电晶体、电荷放大器、信号调理电路

-特点：结构简单、响应快速（<0.2ms）

-应用：动态测量、高频响应场合

2.信号处理系统

(1)信号采集

-前端调理：信号放大、滤波

-A/D转换：高精度数字化（典型分辨率24位）

-数据缓存：高速缓存区，确保实时性

(2)数据处理

-数字滤波：去除干扰信号

-坐标计算：三维空间位置解算

-误差补偿：系统误差、温度补偿

-智能判断：异常值识别、有效性验证

3.传输系统

(1)有线传输

-传输方式：RS232/RS485/USB接口

-数据速率：最高可达100Mbps

-抗干扰措施：多重屏蔽、差分传输

-应用场景：固定式测量

(2)无线传输

-传输技术：蓝牙5.0/2.4GHz射频

-传输距离：标准15m，增强型可达30m

-电池寿命：连续工作时间>100小时

-应用场景：旋转工作台、多轴加工中心

三、精度保证体系

1.硬件精度保证

-机械结构：高精度陶瓷球、碳纤维材料

-运动机构：气浮支撑、弹性铰链

-测量系统：纳米级分辨率编码器

-温控系统：主动温度补偿

2.软件精度保证

-实时补偿：热变形补偿、几何误差补偿

-自动校准：多点自动校准算法

-智能诊断：状态监测、精度预警

-数据追溯：测量数据实时记录

四、应用技术与方法

1.工件测量应用

(1)尺寸测量

-内外径测量：精度可达±1μm

-深度测量：最大深度500mm

-角度测量：分辨率0.001°

-轮廓测量：点云密度可达0.1mm

(2)形位误差测量

-平面度：测量范围达1m²

-圆柱度：适用直径5-500mm

-同轴度：最高精度0.002mm

-垂直度：角度精度±1"

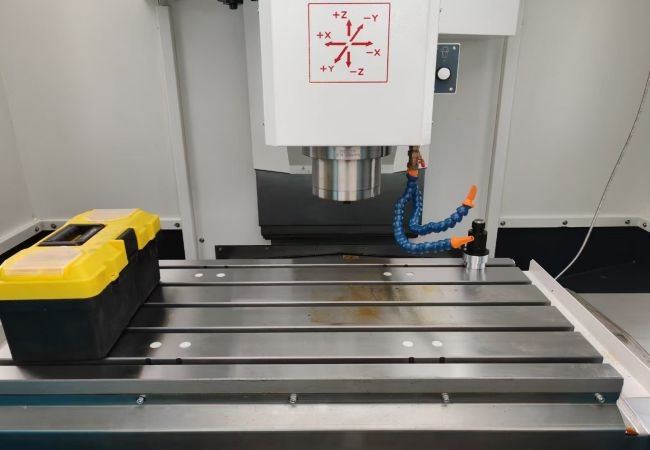

2.机床应用

(1)对刀功能

-刀具长度测量

-刀具半径补偿

-刀具破损检测

-热误差补偿

(2)工件定位

-工件零点设定

-工件姿态调整

-基准面确定

-变形监测

五、维护与故障处理

1.日常维护

-清洁要求：无尘环境、专用清洁剂

-校准周期：建议每月一次

-精度检验：使用标准块验证

-备件更换：关键部件定期更换

2.故障诊断与排除

-信号异常：检查触发系统、传输线路

-精度偏差：校准系统、更新补偿参数

-系统死机：软件重置、固件更新

-电池问题：及时充电、定期更换

六、发展趋势与展望

1.技术发展方向

-集成化：多功能一体化设计

-智能化：自学习、自适应功能

-网络化：物联网连接、远程监控

-高精度：亚微米级测量精度

2.应用领域拓展

-增材制造：3D打印质量控制

-复合加工：多工序在线检测

-智能制造：数字孪生集成

-特种加工：极限环境应用

结论：

CNC探头技术的发展极大推动了现代制造业的进步。通过深入理解其工作原理、准确把握应用技术要点，合理使用和维护，可以充分发挥探头的技术优势。随着智能制造的深入发展，探头技术将继续向着更高精度、更智能化的方向演进。
