刀摆仪使用说明书

刀摆仪是一种用于测量和校准机床主轴跳动的精密工具。以下是刀摆仪的使用说明书，包括主要步骤、注意事项和维护建议：

1.准备工作

-确保机床处于静止状态，主轴停止旋转。

-清洁主轴和刀摆仪，去除油污和碎屑。

-检查刀摆仪各部件是否完好，指针是否在零位。

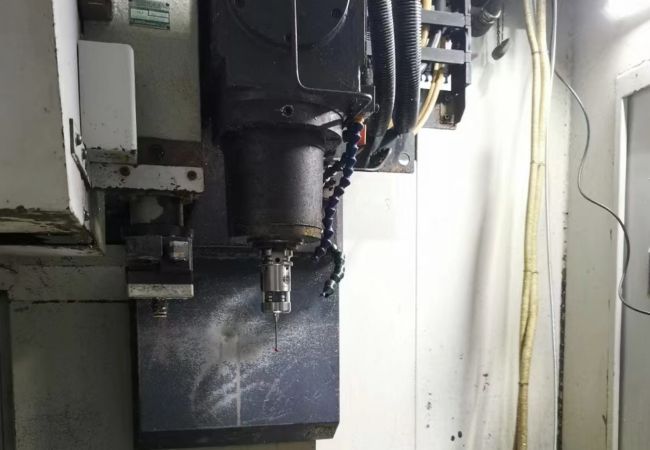

2.安装

-将刀摆仪安装在机床工作台上，确保固定牢固。

-调整刀摆仪的位置，使测量杆能够接触到主轴或刀柄。

-确保刀摆仪与主轴轴线平行。

3.调零

-轻轻转动主轴，使测量杆接触到最低点。

-调整刀摆仪的刻度盘，使指针指向零位。

4.测量

-缓慢旋转主轴一周。

-观察并记录指针的最大偏移值。

-重复测量几次，确保结果一致。

5.读取结果

-最大偏移值即为主轴的跳动量。

-根据刀摆仪的刻度单位（通常为0.01mm或0.001mm）计算实际跳动值。

6.多点测量

-在主轴的不同位置进行测量（如顶部、中部、底部）。

-比较各点的跳动值，评估主轴的整体状况。

7.分析和调整

-如果跳动值超过允许范围，可能需要调整或维修主轴。

-对于小幅跳动，可通过调整夹具或刀具来补偿。

注意事项：

1.操作轻柔：

-轻轻接触测量杆，避免用力过大损坏仪器。

2.环境控制：

-在恒温环境下测量，减少热膨胀影响。

3.定期校准：

-确保刀摆仪本身的精度，定期送检校准。

4.防护措施：

-测量完毕后，及时收起刀摆仪，避免碰撞和污染。

5.记录保存：

-详细记录每次测量结果，便于跟踪主轴状况变化。

维护建议：

1.清洁：

-使用后用柔软的布擦拭，去除灰尘和油污。

2.存放：

-存放在防震、防潮的专用箱中。

3.定期检查：

-检查测量杆、指针等部件是否正常。

4.润滑：

-按说明书要求，定期对移动部件进行适量润滑。

5.防撞击：

-避免刀摆仪受到剧烈震动或撞击。

高级使用技巧：

1.角度分析：

-记录最大跳动点的角度位置，协助诊断主轴问题。

2.动态测量：

-在主轴低速旋转时进行测量，评估动态跳动情况。

3.长期跟踪：

-建立主轴跳动数据库，分析其随时间的变化趋势。

刀摆仪是保证机床加工精度的重要工具。正确使用和维护刀摆仪，不仅能及时发现主轴问题，还能延长机床的使用寿命，提高加工质量。定期进行主轴跳动检测，是良好设备维护实践的重要组成部分。
