对刀仪工作原理

对刀仪的工作原理是精密加工中的关键技术之一。以下是对刀仪工作原理的详细解释：

1.基本原理

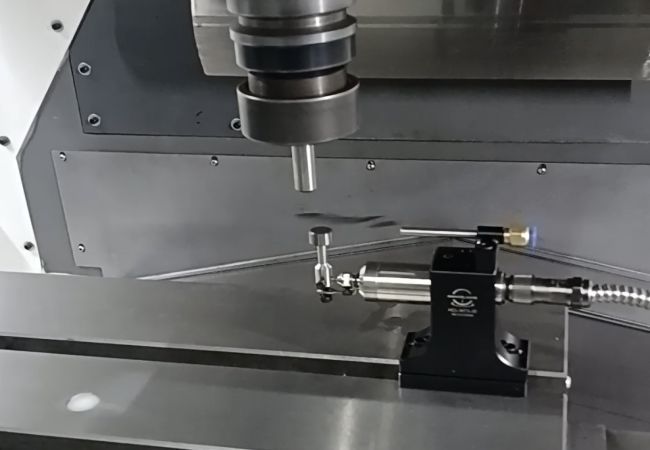

对刀仪的核心功能是精确测量刀具相对于机床工作台或工件的位置。它通过检测刀具与对刀仪接触的瞬间来确定刀具的位置。

2.主要类型及原理

a.接触式对刀仪

-工作原理：当刀具接触对刀仪的测量面时，内部电路被闭合，触发信号。

-结构：通常包含精密的机械结构和微动开关。

-优点：结构简单，可靠性高。

b.激光对刀仪

-工作原理：利用激光束检测刀具边缘，当刀具阻挡激光时触发信号。

-结构：包含激光发射器和接收器。

-优点：非接触式测量，适用于高速旋转的刀具。

3.信号处理

-对刀仪检测到刀具接触后，会立即发送电信号到机床控制系统。

-控制系统记录触发时的坐标位置，用于计算刀具长度和直径。

4.精度保证

-高精度传感器：使用微米级别的传感器确保测量精度。

-温度补偿：部分高端对刀仪配备温度补偿功能，减少热膨胀影响。

-防护设计：采用密封结构，防止切屑和冷却液影响精度。

5.测量过程

a.长度测量

-刀具缓慢接近对刀仪。

-接触瞬间，记录Z轴坐标。

-根据预设基准计算刀具长度。

b.直径测量（适用于部分对刀仪）

-刀具旋转接触对刀仪的不同位置。

-记录X、Y轴坐标，计算刀具直径。

6.智能功能

-自动识别：能自动识别不同类型的刀具。

-数据传输：与机床控制系统进行实时数据交换。

-自诊断：具备自检功能，确保测量可靠性。

7.适应性技术

-动态补偿：考虑机床运动特性进行补偿。

-多点测量：通过多点测量提高精度，特别是对于复杂形状的刀具。

8.安全机制

-过载保护：防止刀具过度接触造成损坏。

-紧急停止：在异常情况下快速停止机床运动。

9.集成应用

-与刀具管理系统集成，实现刀具信息的自动更新。

-与加工程序联动，实现自动化对刀和加工。

10.高级应用

-刀具破损检测：通过测量长度变化检测刀具是否破损。

-热膨胀补偿：考虑机床长时间运转导致的热膨胀，进行动态补偿。

了解对刀仪的工作原理对于正确使用和维护设备至关重要。操作人员应深入理解这些原理，以充分发挥对刀仪的性能，提高加工精度和效率。同时，这些知识也有助于在日常使用中进行故障诊断和优化操作。
