对刀仪接线怎么弄？

对刀仪的正确接线是确保其正常工作的关键。以下是汉测测量对刀仪的典型接线步骤和注意事项：

1.接线准备

-关闭机床电源

-准备好接线图和所需工具

-确认对刀仪型号和机床接口类型

2.信号线连接

-找到机床控制柜内的相应接口

-通常为M功能接口或专用探头接口

-按照颜色代码或端子号正确连接信号线

*常见接线：

-红色：电源正极（+）

-黑色：电源负极（-）

-绿色：信号线

-黄色：屏蔽线（接地）

3.电源连接

-连接对刀仪电源线到机床控制柜的电源端子

-通常使用24V直流电源

-注意电压要求，避免过压损坏

4.接地连接

-将屏蔽线正确接地，减少电磁干扰

-通常连接到机床控制柜的接地端子

5.无线对刀仪设置

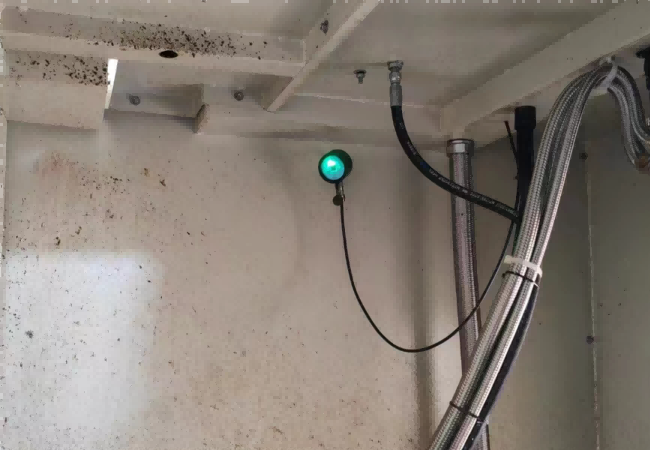

-对于无线对刀仪，需要将接收器安装在机床内

-按照说明书将接收器与机床控制系统连接

6.线缆布置

-合理布置线缆，避免与高压线或动力线并行

-使用线槽或保护管，防止线缆受损

7.接口设置

-在机床控制面板上设置正确的接口参数

-可能需要设置信号类型（如常开/常闭）

8.测试连接

-重新开启机床电源

-检查对刀仪是否被正确识别

-手动触发对刀仪，观察信号反应

9.功能验证

-执行简单的对刀操作，确认信号传输正常

-检查触发精度和重复性

10.防护措施

-检查所有接线是否紧固

-确保线缆不会干扰机床运动

-必要时加装防护套或固定夹

注意事项：

-严格遵守电气安全规范，必要时请专业电工操作

-不同型号的对刀仪可能有特定的接线要求，请参考产品手册

-定期检查接线情况，防止松动或磨损

-如使用多个对刀仪，注意区分各自的信号线

常见问题解决：

1.信号不稳定：检查接地情况和线缆屏蔽

2.无法识别对刀仪：验证接口参数设置

3.触发不灵敏：检查信号线连接和电压供应

高级配置：

-集成式解决方案：根据机床型号，汉测测量提供定制的接线方案

-自动化升级：配合PLC或自动化系统进行高级集成

如果您在接线过程中遇到任何困难，或需要针对特定机床型号的详细接线指导，请随时联系汉测测量的技术支持团队。我们的专家将为您提供专业的解决方案，确保对刀仪与您的机床系统完美集成。

您是否需要更详细的接线图，或者对某个特定步骤有疑问？或者您使用的是特定型号的对刀仪，需要具体的接线建议？
