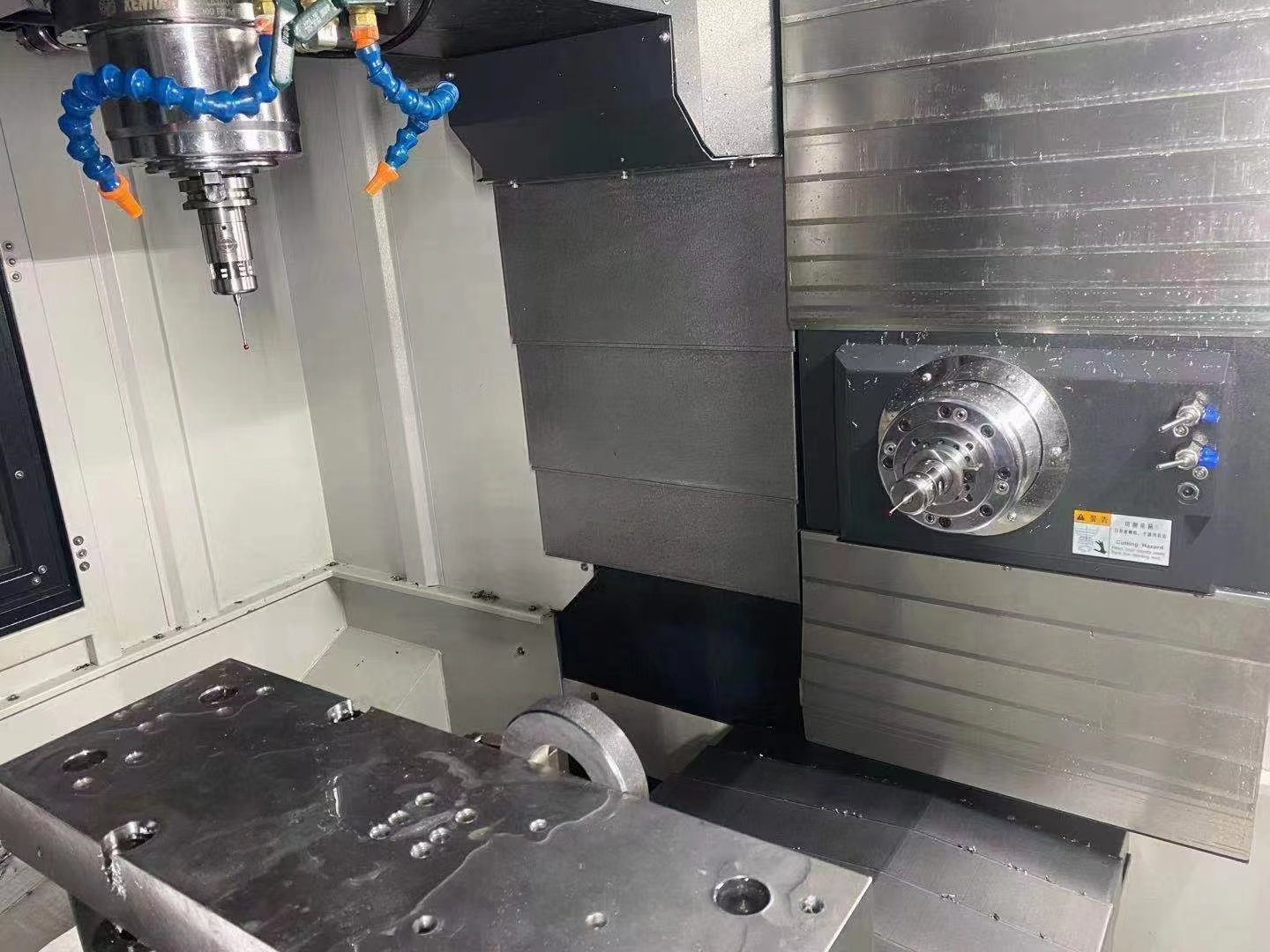

接触式对刀仪功能和原理介绍

对刀仪的核心部件是由一个高精度的开关(测头)，一个高硬度、高耐磨的对刀探针和一个信号传输接口器组成。根据传感器的不同，对刀仪分为接触式对刀仪和激光对刀仪。那接触式对刀仪具备哪些功能呢?工作原理是什么?

　　一、接触式对刀仪功能

1.自动对刀、断刀检测功能

2.自动吹气功能，吹去对刀面杂质的干扰

3.自主设计结构，适应各种机床现场加工的恶劣环境展示

4.超强防水放油密封性能，保护级别I67

　　二、接触式对刀仪工作原理

第一步：在机床各直线运动轴返回各自的机械参考点之后，机床坐标系和对刀仪固定坐标之间的相对位置关系就建立起了具体的数值。

第二步：自动编程控制操作对刀仪，当移动刀具沿所选定的某个轴，使刀尖靠向且触动对刀仪上四面探针的对应平面，并通过挠性支撑杆摆动触发了高精度开关传感器后，开关会立即通知系统锁定该进给轴的运动。因为数控系统是把这一信号作为高级信号来处理，所以动作的控制会极为迅速、准确。

第三步：由于数控机床直线进给轴上均装有进行位置环反馈的脉冲编码器，数控系统中也有记忆该进给轴实际位置的计数器。此时，系统只要读出该轴停止的准确位置，通过机床、对刀仪两者之间相对关系的自动换算，即可确定该轴刀具的刀尖(或直径)的初始刀具偏置值了。

第四步：不论是工件切削后产生的刀具磨损、还是丝杠热伸长后出现的刀尖变动量，只要再进行一次对刀操作，数控系统就会自动把测得的新的刀具偏置值与其初始刀具偏置值进行比较计算，并将需要进行补偿的误差值自动补入刀补存储区中。

当然，如果换了新的刀具，再对其重新进行对刀，所获得的偏置值就应该是该刀具新的初始刀具偏置值了。

接触式对刀仪自身的重复测量精度可达到1um，汉测接触式对刀仪重复定位精度可达0.002毫米，设计使用寿命>500次，具有准确、及时、自动的优势，降低人工的干扰因素。
