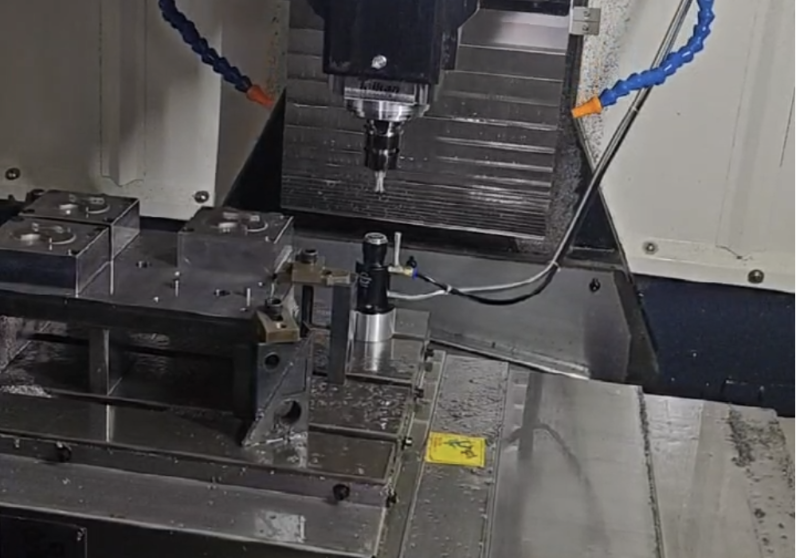

机械式对刀仪

机械式对刀仪是传统的对刀工具，主要用于数控机床中刀具长度和径向位置的设置和检测。其操作相对简单，依靠机械触觉来测量工具。以下是机械式对刀仪的一般特点和使用方法：

特点：

1.简单性：机械式对刀仪结构简单，使用方便，通常不需要复杂的电子设备或软件支持。

2.物理触发：通过刀具与对刀仪的物理接触来触发测量，例如，通过按压一个微动开关或使测量杆移动。

3.耐用性：这些设备通常非常坚固，能够在恶劣的工作环境中长时间使用。

4.无需电源：大多数机械式对刀仪不需要外部电源，使得它们在没有电源的环境中仍能使用。

使用方法：

1.安装：将机械式对刀仪安装在数控机床上的适当位置，通常是在工作台或刀塔上。

2.校准：在使用前，可能需要校准对刀仪，以确保测量的准确性。这通常涉及到设置对刀仪的指针或读数到零点或已知参考点。

3.接触测量：将刀具移动至对刀仪附近，然后缓慢降低刀具或移动对刀仪，直到刀具触碰并推动对刀仪的测量触点。

4.读取结果：一旦刀具接触对刀仪，机械式对刀仪的指示器会显示刀具的位置。操作员需要记录这个读数。

5.输入数控系统：将记录的读数手动输入到数控机床的系统中，作为刀具长度补偿。

6.重复测量：如果需要，重复以上步骤来校验刀具的径向位置或进行多次测量以确保准确性。

注意事项：

•确保对刀仪和刀具清洁，无油污和切屑，以避免测量误差。

•操作时要小心，避免过快移动刀具，以防损坏对刀仪或刀具。

•对于机械式对刀仪的微调读数，需要一定的经验和技巧来确保准确性。

机械式对刀仪由于其可靠性和易于操作的特点，仍然在许多工作场所被广泛使用，尽管现代数控加工中越来越多地采用了电子或激光对刀仪。
