自动对刀仪工作原理

自动对刀仪的工作原理

1.对刀仪的安装与准备

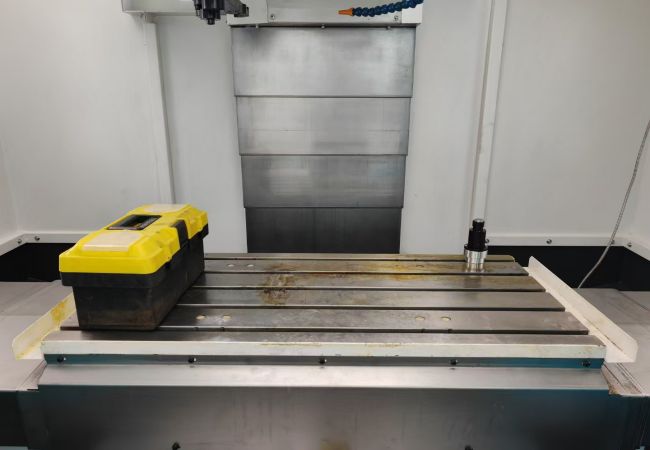

-自动对刀仪通常安装在机床的工作台上，或是集成在刀架附近。测头可以是接触式（通过物理接触刀具测量）或非接触式（如激光对刀仪）。在使用前，对刀仪需要进行校准，以确保其测量的准确性。

2.刀具移动至对刀仪测头上方

-数控系统控制刀具缓慢移动至对刀仪的测头上方。通过对刀程序，刀具逐步接近测头，保持适当的安全距离，避免过大的接触力损坏测头或刀具。

3.测头感应与信号触发

-当刀具触碰到对刀仪的测头时，测头内部的传感器会感应到接触压力或位移变化，生成电子信号。非接触式对刀仪则通过激光或光电传感器检测刀具的几何位置。

4.信号传输与数据处理

-对刀仪的传感器将接触信号转化为电信号，传输至数控系统。数控系统根据信号记录刀具的实际坐标数据，如刀具的长度、直径等几何信息。

5.系统自动补偿

-数控系统根据测量结果自动生成补偿值，调整刀具在加工中的实际位置，确保刀具与工件之间的切削精度。补偿数据会存储在数控系统的刀具补偿表中，供后续加工使用。

自动对刀仪的优势

-高精度测量：自动对刀仪能够精确获取刀具的长度、直径、磨损等信息，精度可达到微米级。

-减少人工误差：自动化测量消除了人工操作中的误差，确保每次测量结果的一致性。

-提高生产效率：自动对刀仪能够快速完成对刀操作，特别是在多刀具加工场景下，能够显著缩短对刀时间，提高生产效率。

-自动补偿刀具磨损：自动对刀仪能够实时检测刀具磨损情况，并通过数控系统进行刀具补偿，延长刀具使用寿命。
