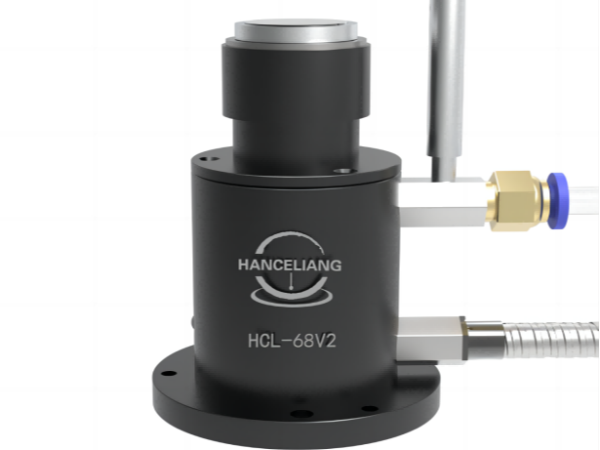

单向对刀仪-HCL-68V2

对刀面材质和大小：硬质合金/20mm直径

触发方向：+Z

触发保护行程：共10mm（5mm触发过行程开关）

重复测量精度：小于等于1μm

触发力度：2N（实际可以F500进给对0.3mm的刀具）

设计使用寿命：大于2000万次

对刀仪额定电压：24V/15mA（最大）

信号输出方式：常开（固态继电器）

信号传输方式：一体式线缆或分头式接头线缆（可选）

线缆和护线管长度：出厂默认5米线缆和3米护线管（可定制长度）

防护等级：IP68 工作温度：0-60℃

400-017-9165

产品特点/ Produce features

1、IP68 级防水性能，可在各种复杂环境中正常工作。

2、高精度、长寿命、大大提高刀具检测精度和速率。

3、超长行程 10mm，可轻松应对各种误操作撞机。

4、根据不同类型的机床，支持极速定制安装组件。
